Modello · Compatto
W 1806
La nostra pompa eolica per acqua più piccola: perfetta per l'uso privato in orto, prato e laghetto.
Panoramica
Piccola, autonoma e con poca manutenzione
La nostra pompa eolica PE più piccola è la W 1806. È perfetta per l'uso privato: per portare acqua all'orto, al prato, agli alberi da frutto o al laghetto dei pesci rossi. Con un traliccio alto 6 m, il mulino a vento si monta facilmente e senza gru.
| Diametro della ruota eolica | 1,80 m |
|---|---|
| Altezza del traliccio | 6 m (standard) · 9 m opzionale |
| Potenza | fino a 806 W a 12 m/s |
| Portata max. | 1.800 l/h (da 10 m di profondità) |
| Base del traliccio | 1.300 mm · diagonale 1.838 mm |
| Fondazione | 500 × 500 mm per piede, profondità 700 mm |
| Prezzo indicativo | da 7.000 € (in media circa 10.000 €) |
Nel dettaglio
L'impianto nel dettaglio
Descrizione dell'impianto
In cima porta la ruota eolica con un diametro di 1,80 m, in grado di generare una potenza di 800 watt. La si raggiunge tramite i gradini fissati al traliccio. Poiché con i suoi 6 o 9 m questa pompa a vento non è molto alta, richiede un punto di installazione al riparo da ostacoli che tolgono vento. Nonostante le dimensioni ridotte, con buon vento la W 1806 solleva fino a 1.800 litri all'ora da 10 m di profondità.
La ruota eolica

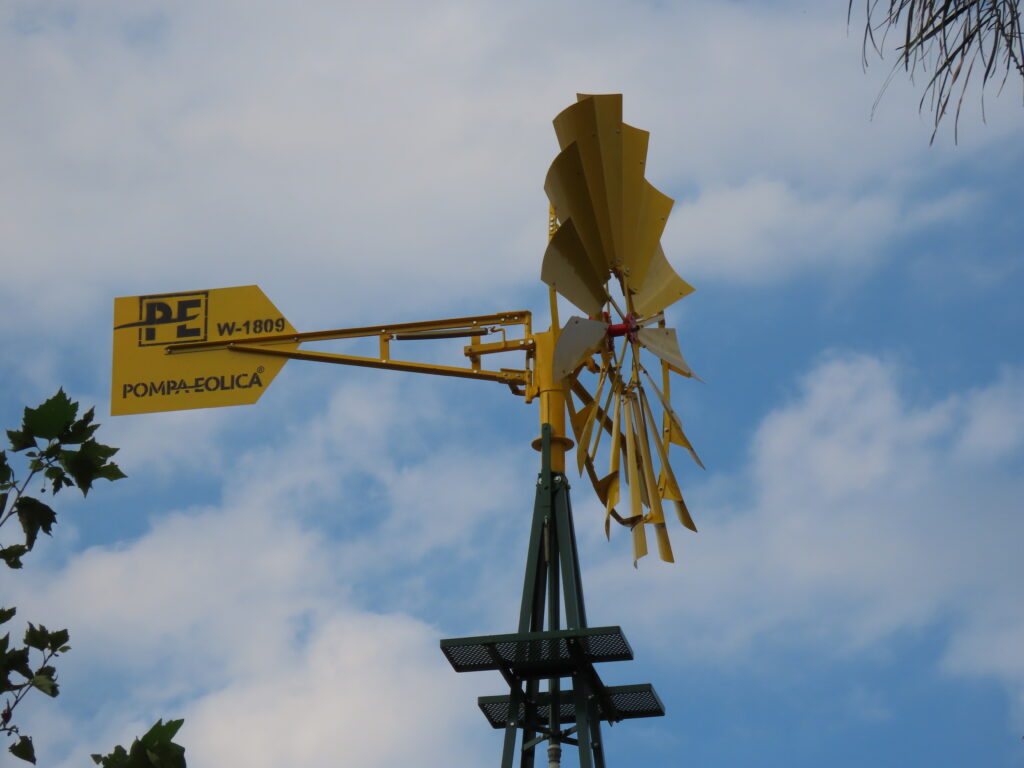

La ruota eolica gialla da 1,80 m di diametro genera fino a 806 watt a 12 m/s. Dietro la ruota si trovano il sistema frenante e gli ingrassatori per la lubrificazione. Il sistema frenante è concepito come quello di un'auto: un freno preme sul tamburo e rallenta o blocca la ruota eolica, azionato dalla base del traliccio tramite il freno a mano. A Schneppenhausen il modello W 1806 si può ammirare a grandezza naturale, dove solleva acqua per un biotopo.
Traliccio

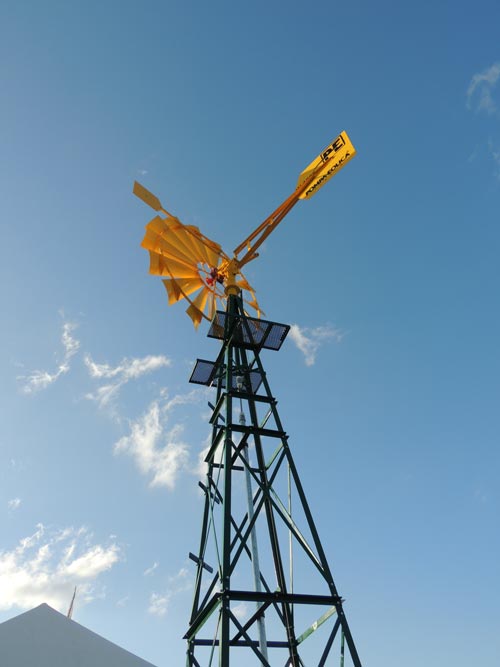

Il traliccio verde sostiene la ruota eolica in sicurezza a 6 m di altezza e viene posizionato centralmente sopra il pozzo o il foro di trivellazione, così da poter calare la pompa a pistone nell'acqua. Il traliccio ha quattro piedi, ciascuno su una fondazione, si avvita sul posto pezzo per pezzo e può essere montato da due persone senza gru. Larghezza alla base 1.300 mm, diagonale 1.838 mm.
Fondazioni
Per ciascuno dei quattro piedi serve un plinto in calcestruzzo, di norma largo 500 × 500 mm e profondo 700 mm. I ferri d'armatura e i bulloni di fissaggio sono inclusi nella dotazione di fornitura. Importante: tutte e quattro le fondazioni devono avere la stessa altezza, così il traliccio resta perfettamente verticale.
Dotazione di fornitura
- Ruota eolica, sistema frenante e protezione antitempesta
- Traliccio con tutte le viti necessarie
- Ferri d'armatura per la fondazione
- Pompa a pistone e asta del pistone
- Tubi dell'acqua in acciaio zincato
- Istruzioni di montaggio
Le offerte sono sempre personalizzate e dipendono dalla pompa e dalla profondità del pozzo. Per la W 1806 considera un prezzo a partire da 7.000 €; il prezzo medio per impianto è di circa 10.000 €.
Video
La W 1806 in azione
Dati tecnici
Dimensioni e portata
| A · Altezza totale | 7,40 m |
|---|---|
| B · Diametro della ruota eolica | 1,80 m |
| C · Altezza asse della ruota | 6,50 m |
| D · Altezza piattaforma | 5,20 m |
| E · Larghezza base del traliccio | 1,30 m |
| Peso totale | 750 kg |
La pompa a pistone
Quanta acqua solleva l'impianto alle diverse profondità della pompa:
| Pompa | Profondità di sollevamento | Max l/h | Min l/h | Tubo (pollici) |
|---|---|---|---|---|
| B-7007 | 15 m | 1.400 | 525 | 1" 1/2 |
| B-6012 | 18 m | 1.000 | 375 | 1" 1/4 |
| B-5007 | 24 m | 700 | 250 | 1" 1/4 |
La W 1806 è adatta al tuo progetto?
Raccontaci il tuo fabbisogno d'acqua: verifichiamo posizione, altezza di sollevamento e quantità d'acqua e ti consigliamo il modello giusto.
